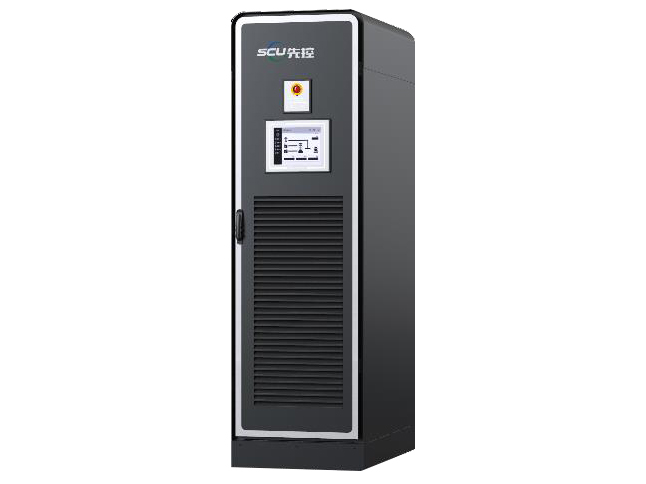

Sistema integrado de conversão de energia (PCS) com ampla faixa de tensão
O conversor bidirecional pode converter CC em CA e CA em CC. Ele pode converter CA em CC para carregar a bateria e converter CC em CA para alimentar cargas ou retroalimentar a rede. O sistema de conversão de energia apresenta tecnologia de controle digital avançada que ajuda a melhorar a operação estável do sistema PCS. Ele pode alternar entre os modos de descarga conectado à rede, carregamento conectado à rede e operação fora da rede. O sistema de conversão de energia tem uma ampla faixa de entrada CC de 200V-900V, que pode atender melhor às necessidades de carga e descarga de diferentes combinações de baterias. O sistema de conversão de energia é caracterizado por um design modular, que permite conexões flexíveis do conjunto de baterias para a mesma saída de energia. Tudo isso pode aumentar muito a vida útil das baterias.
Aplicações
- Atender ao gerenciamento de demanda industrial e comercial, redução de picos
- Conduzir a redução de picos durante os períodos de alta demanda de energia e o preenchimento de vales durante os horários fora de pico
- Servir como energia de reserva
- Armazenar energia, regulação de pico de tensão e frequência
- Formar um sistema de microrrede
Características
- Vários modos: conectado à rede, fora da rede ou nos modos ligado e desligado da rede estão disponíveis.
- A tecnologia de controle de três níveis garante uma saída de eletricidade de alta qualidade.
- O conversor é um conversor RS485 / Ethernet e é compatível com a rede elétrica.
- Funções de passagem de baixa tensão e compensação de potência reativa
- Função fora da rede: O sistema de microrrede composto por bateria, inversor de armazenamento de energia e painel solar fotovoltaico pode fornecer uma fonte de alimentação ininterrupta.
- Capacidade de carga 100% desequilibrada em operação fora da rede
- Potência de saída nominal contínua de 105%
- Muitos inversores de armazenamento de energia podem ser conectados em paralelo para aumentar a capacidade do sistema de bateria
- A entrada CA ou CC é aceitável para manter a operação normal do sistema de bateria
- O design modular permite a combinação flexível de PCS de armazenamento de energia
Especificações
| Modelo | |||
| Parâmetros de CC | Faixa de tensão | DC200V～DC800V | |
| Potência total Faixa de voltagem | DC370V～DC800V | ||
| Canal de CC | 1 | 2 | |
| Corrente nominal de canal único | 135A | ||
| Parâmetros de CA conectado à rede | Saída | 3W+N+PE/3W+PE | |
| Potência nominal | 50KW | 100KW | |
| Tensão nominal | AC 380V/400V | ||
| Corrente nominal | 75A | 151A | |
| Faixa de tensão | -15%～+10% | ||
| Frequência nominal | 50Hz/60Hz | ||
| Faixa de frequência | ±2Hz | ||
| Fator de potência | 1 | ||
| Harmônicos de saída | ≤3% | ||
| Parâmetros fora da rede CA | Saída | 3W+N+PE/3W+PE | |
| Potência nominal | 50KW | 100KW | |
| Tensão nominal | AC 380V/400V/415V | ||
| Frequência nominal | 50Hz/60Hz | ||
| Corrente nominal | 75A | 151A | |
| Precisão de tensão | 1% | ||
| Precisão de frequência | ±0.2Hz | ||
| Harmônicos da tensão de saída | 3%@ carga total linear | ||
| Capacidade de carga desbalanceada | 100% | ||
| Capacidade de sobrecarga | 105%]: operação contínua; (105% ~ 120%]: 10min; 120%): operação interrompida | ||
| Ambiente | Temperatura de operação | -20℃～ 55℃ (>45℃ reducão) | |
| Temperatura de armazenamento | -40℃～ 70℃ (Sem bateria) | ||
| Umidade ideal | 0％ RH ～ 95％ RH, Sem condensação | ||
| Altitude de operação | < 45℃, 2000m; 2000m ～ 4000m Redução | ||
| Ruído | ＜75dB | ||
| Outros | Comunicação | CAN/RS485 | |
| Isolamento | Transformador de isolamento | ||
| Classificação de resistência à água/poeira (IP | IP20 | ||
| Resfriamento | Ar condicionado | ||
| Eficiência máxima | 98.5% (sem transformador) | ||
| Dimensões L*D*A | 600*1000*2000 | ||
| Weight | 320kg | 370kg | |
O sistema de armazenamento de energia por bateria (BESS) é desenvolvido devido à energia insuficiente ou à grande diferença no preço da eletricidade. A SCU oferece soluções completas de sistemas híbridos de armazenamento de energia solar com funções integradas, incluindo armazenamento de energia, redução de picos, expansão de energia de curta duração e gerenciamento da qualidade da energia da rede.
