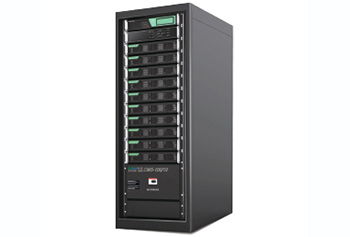

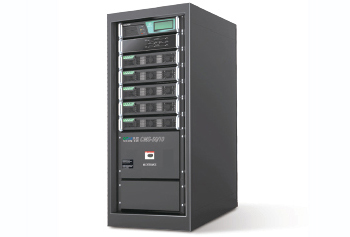

UPS/Nobreak CMS 10kVA, escalável até 100kVA, 400V, bateria 64pcs
O UPS/Nobreak CMS 10kVA é um dos nossos sistemas UPS modulares. É uma solução adequada para projetos que necessitam de energia de pequeno ou médio porte. O UPS CMS 10kVA possui estrutura compacta (área útil 0,48㎡), desempenho confiável e redundância necessária. Cada módulo tem potência de 10kVA e pode ser atualizado para sistemas UPS de 50kVA ou 100kVA de acordo com suas circunstâncias específicas.
Sistema UPS/Nobreak CMS-50/10
- Força máxima: 50kVA
- Modelo de módulo de potência: CM10
- Potência do módulo: 10kVA
- Tensão direta: ±384V
- Dimensão: 600*800*1200mm (L*C*A), armário padrão de 19 polegadas
- Peso: 120kg
Sistema UPS/Nobreak CMS-100/10
- Força máxima: 100kVA
- Modelo de módulo de potência: CM10
- Potência do módulo: 10kVA
- Tensão direta: ±384V
- Dimensão: 600*800*1600 mm (L*C*A), armário padrão de 19 polegadas
- Peso: 150kg
Parâmetros técnicos do sistema UPS
Módulos
| Modelo de módulo |
CM10 |
| Potência do módulo |
10kVA |
| Tensão de entrada nominal |
±384VDC |
| Conexão de força |
3/3 fases |
| Dimensão do módulo (L*C*A)mm |
482×465×89 |
| Peso (kg) |
Aproximadamente 16 kg |
| Carregamento do módulo |
Cada módulo fornece potência de carregamento de 2,5 kW |
| Fator de potência de entrada |
≥0.99 |
| Capacidade de sobrecarga |
Excede os requisitos de sobrecarga do sistema |
| Potência máxima de dissipação de calor |
475w |
| THDI (%) |
≤3% |
Entrada principal
| Modo de entrada |
3-fase +N +E, 1-fase +N +E |
| Tensão de entrada |
380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frequência de entrada |
50Hz±10%, 60Hz±10% |
| Energia despertada (seg.) |
60seg |
| THDI (%) |
＜3% |
| Entrada PF |
≥0.99 |
Entrada Bypass
| Tensão de entrada |
380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frequência de entrada |
50 Hz, 60 Hz |
| Faixa de sincronização de frequência |
50 Hz±4%, 60 Hz±4% |
Entrada CC
| Tensão de entrada nominal |
±384VDC |
| Tolerância de tensão de entrada |
±345V~±440V DC |
Carregamento da bateria
| Tensão de carregamento limitada |
Sim |
| Capacidade de carregamento |
10 horas (2 horas de backup) |
| Estabilidade da tensão de carga |
±1% |
Saída CA
| Fator de potência do UPS |
1 |
| Voltagem de saída |
380V/220V AC, 400V/230V AC, 415V/240V AC |
| Frequência de saída |
±4%;±0.2% (alimentação da bateria) |
| Estabilidade da tensão de saída |
±1% |
| Tempo de recuperação da tensão de saída |
＜20ms (carregamento 0~100% de mudança) |
| Capacidade de sobrecarga |
Opera por 10 minutos com carga de 125% |
| Transferência da rede elétrica para a bateria |
0ms |
| Transferência do bypass para a alimentação do inversor |
< 1ms |
| Fator de pico |
3:01 |
| Distorção de forma de onda |
≤1% (carga linear), ≤3%(carga não linear) |
| Eficiência geral |
≥95% (AC~AC), ≥98% (DC~AC) |
| Precisão do compartilhamento de carga |
≤5% |
Ambiente de operação
| Temperatura do ambiente |
-25℃～60℃ |
| Temperatura de operação |
-5℃～40℃ |
| Altitude máxima de operação |
≤1500m |
| Umidade relativa |
≤95% não cadência |
| Grau de proteção |
IP30 |
| Resfriamento |
Resfriamento de ar |
| Normas de segurança aplicáveis |
EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilidade eletromagnética |
EN62040-2:2006 |
| Ruído acústico |
≤55DB |
Outros
| Armário |
Armário padrão de 19 polegadas |
| Sistema de gerenciamento de monitoramento |
Supervisor UPS |
| Interface |
Contato RS232, RS485 e 8 tentativas, adaptador TCP/IP, SNMP (opcional) |
| Display |
Tela LCD/LED sensível ao toque |
