Módulo de bateria para estação de recarga de veículos elétricos

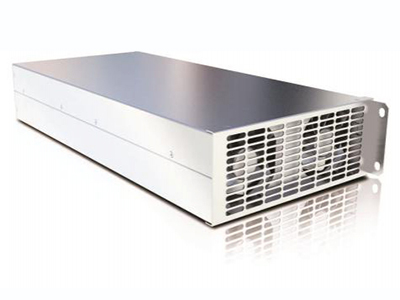

  • Módulo de bateria para estação de recarga de veículos elétricos

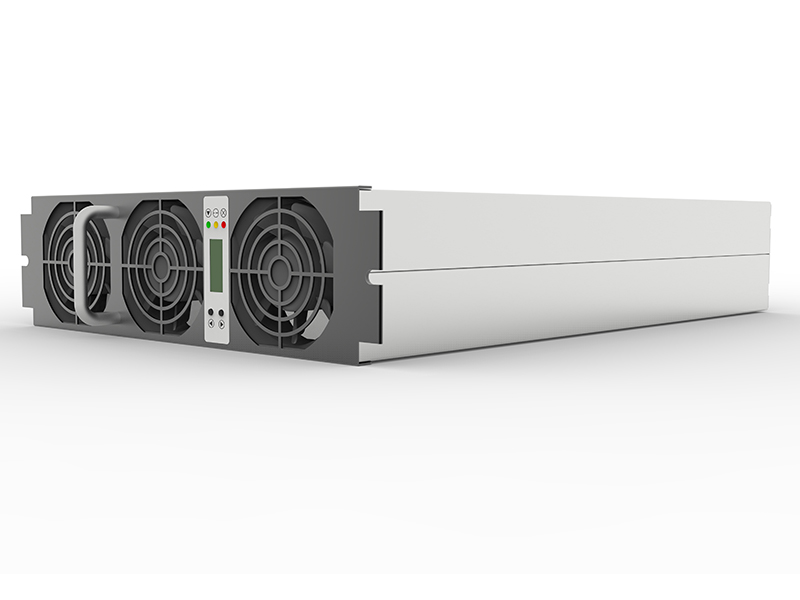

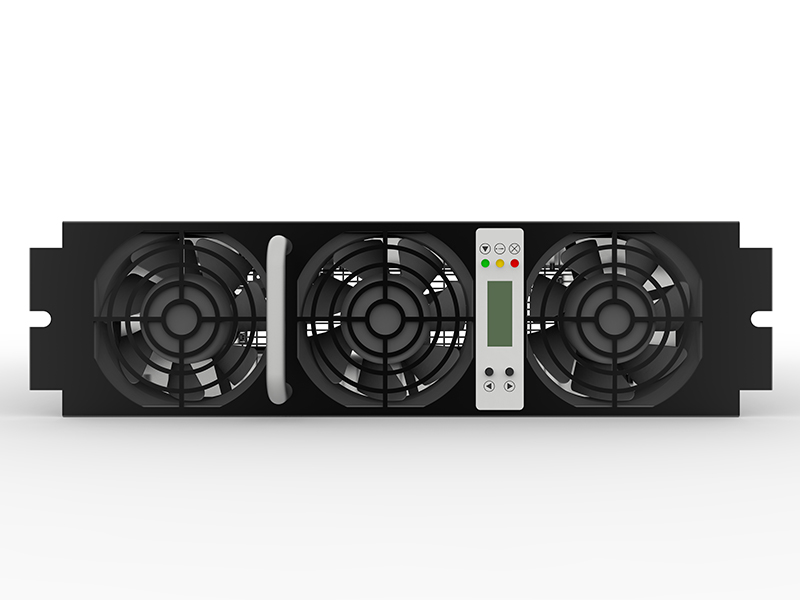

    Cada módulo de carregador tem potência de 15kw

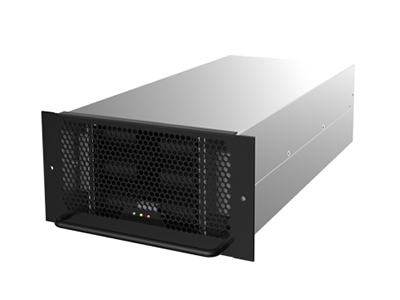

  • Módulo de bateria para estação de recarga de veículos elétricos

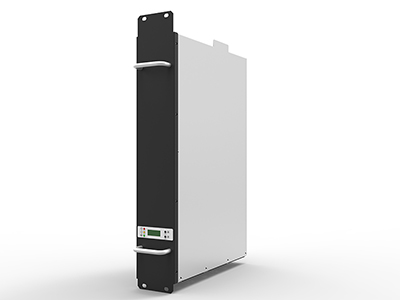

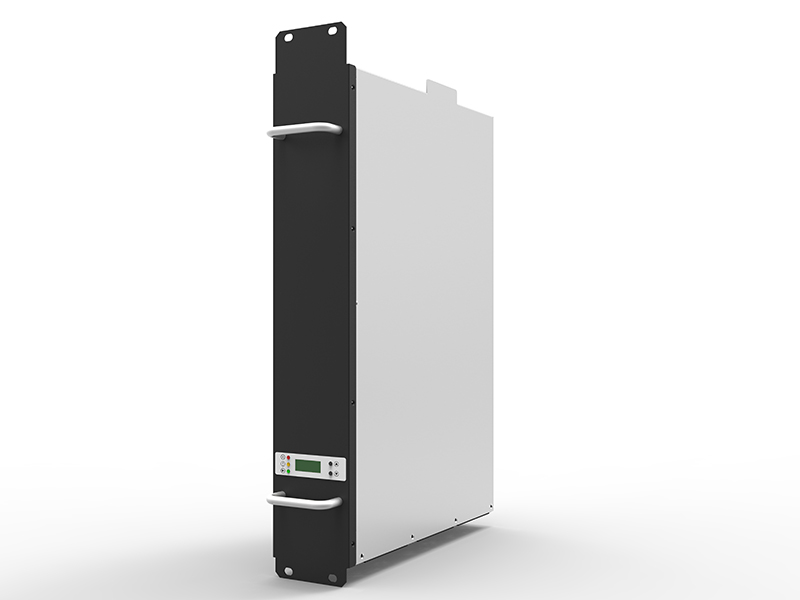

    Cada módulo de carregador tem potência de 30kw

O módulo carregador é o módulo de energia interno para estações de carregamento CC (pilhas) e converte energia CA em CC para carregar veículos. O módulo do carregador recebe uma entrada de corrente trifásica e, em seguida, emite a tensão CC como 200VDC-500VDC/300VDC-750VDC/150VDC-1000VDC, com uma saída CC ajustável para atender a uma variedade de requisitos de bateria.

O módulo do carregador está equipado com uma função POST (autoteste de inicialização), proteção contra sobre/subtensão de entrada CA, proteção contra sobretensão de saída, proteção contra superaquecimento e outros recursos. Os usuários podem conectar vários módulos de carregador em paralelo a um gabinete de fonte de alimentação, e garantimos que nossos carregadores de veículos elétricos conectados são altamente confiáveis, aplicáveis, eficientes e requerem muito pouca manutenção.

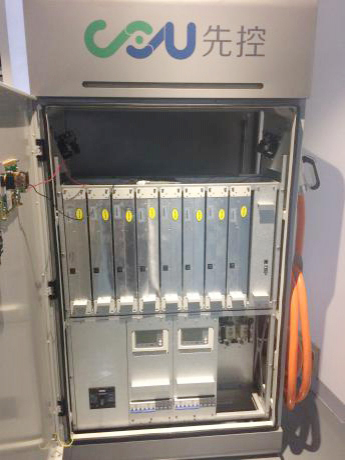

Módulo de bateria para estação de recarga de veículos elétricos
Aplicações

Os módulos carregadores podem ser usados ​​em estações de carregamento rápido DC para EVs e E-ônibus.
Nota: O módulo carregador não se aplica a carregadores de bordo (dentro de automóveis).

Vantagens
  • O espaço do sistema é economizado devido à alta densidade de potAmpla tensão de entrada: 260V-530V, projetada com proteção contra sobretensão de entrada
  • Ampla tensão de entrada: 260V-530V, projetada com proteção contra sobretensão de entrada
  • O módulo do carregador usa tecnologia de controle DSP (processamento de sinal digital) e é totalmente controlado numericamente da entrada à saída
  • Usa tecnologia de soft switch de ressonância em série entrelaçada para reduzir a tolerância dos dispositivos de energia
  • THDI de entrada <3%, o fator de potência de entrada atinge 0,99 e a eficiência geral atinge 95% ou mais
  • Ampla faixa de tensão de saída: 200VDC-500VDC, 300VDC-750VDC, 150VDC-1000VDC (ajustável), é capaz de atender a várias demandas de tensão de diferentes requisitos de carregamento
  • A baixa ondulação DC causa efeitos mínimos na vida útil da bateria
  • Configuração padrão da interface de comunicação CAN/RS485, permite fácil transferência de dados com dispositivos externos
  • O módulo do carregador está equipado com funções de proteção contra sobretensão de entrada, alarme de subtensão, sobrecorrente de saída e proteção contra curto-circuito
  • Os módulos carregadores podem ser conectados em um sistema paralelo, permitindo troca a quente e manutenção mais fácil. Isso também garante a aplicabilidade e confiabilidade do sistema.
Parâmetros técnicos
Modelo DPM500/30 DPM750/20 DPM1000/15 DPM500/60 DPM750/40 DPM1000/30
Capacidade do módulo 15 KW 30KW
Tensão de entrada nominal 380Vac trifásico 3 fios
Faixa de tensão de entrada 260V-530V (260-304VAC, potência de saída reduzida em 50%)
Frequência de entrada 50/60HZ
Fator de potência de entrada >0.99
Componente de corrente harmônica de entrada ≤3%
Eficiência geral ≥95%
Voltagem de saída 200-500VDC 300-750VDC 300V-1000V 200-500VDC 300-750VDC 150V-1000VDC
Tolerância de corrente de saída ＜0.5%
Tolerância de tensão de saída ＜0.5%
Tensão de ruído pico a pico da saída CC ＜1%
Superação de inicialização e desligamento ＜1%
Hora de início suave ≤5S
Temperatura de operação -20℃-+60℃, desclassificar para 60% da potência nominal 50℃-60℃
Temperatura de armazenamento -40℃-+70℃
Umidade de operação 0-90%, 40±2℃, sem condensação
Faixa de altitude 2000 metros
Dimensões L*C*A (mm) 230*500*88 230*502*132
Peso 9kg 15kg
