UPS/Nobreak CMS 25kVA, escalável até 200kVA, 400V
A Sicon desenvolveu o sistema UPS/Nobreak de montagem em rack CMS para caber em espaços estreitos em salas de servidores ou outras situações semelhantes. O sistema UPS montado em rack pode ser incorporado em gabinetes padrão de 19 polegadas e integrado em salas de servidores pequenas ou médias ou em salas de servidores específicas de corredores frios/quentes.

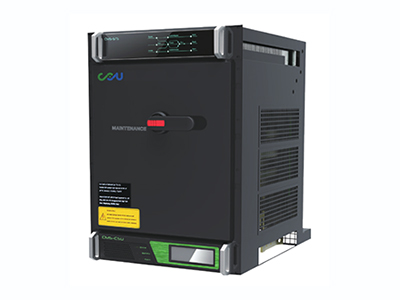

Unidades de potência CMS/A-200
- Fios de entrada/saída
- 200kVA STS (interruptor estático)
- Linha de bypass de manutenção
- Monitoramento do sistema (acima da linha de visão)
- Potência máxima de 200kVA/180kW
- Conexão de alimentação de entrada/saída trifásica
- 400/230VAC, 50Hz
- Aplica-se a qualquer armário de 19 polegadas 600*800 (C*A)
- Altura: 16U (1U=44.45mm)

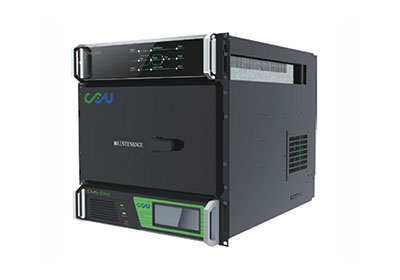

Unidades de potência CMS/A-100
- Fios de entrada/saída
- 100kVA STS (interruptor estático)
- Linha de bypass de manutenção
- Monitoramento do sistema (acima da linha de visão)
- Potência máxima de 100kVA/90kW
- Conexão de alimentação de entrada/saída trifásica
- 400/230VAC, 50Hz
- Porta SNMP
- Aplica-se a qualquer armário de 19 polegadas 600*800 (C*A)
- Altura: 9U

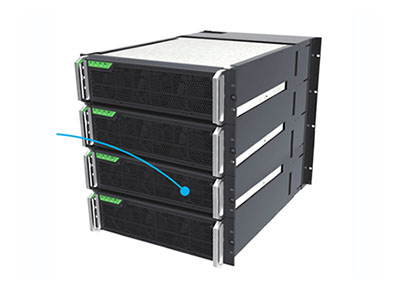

Conjunto de módulos de potência CM/A100F
- Máximo de quatro módulos UPS de 25kVA/22,5kW
- Potência máxima de 100kVA
- A unidade de energia CMS/A-100 pode ser combinada com o conjunto de módulos de energia de 1 CM/A100F
- A unidade de potência CMS/A-200 pode ser combinada com conjuntos de módulos de potência de 2 CM/A100F
- Conexão de alimentação de entrada/saída trifásica
- 400/230VAC, 50Hz
- Aplica-se a qualquer armário de 19 polegadas 600*800 (C*A)
- Altura do conjunto do módulo de potência: 12U
Conjunto de módulos de potência CM/A50F
- Máximo de dois módulos UPS de 25kVA/22,5kW
- Potência máxima de 50kVA
- A unidade de potência CMS/A-100 pode ser combinada com conjuntos de módulos de potência de 2 CM/A50F
- Conexão de alimentação de entrada/saída trifásica
- 400/230VAC, 50Hz
- Altura do conjunto do módulo de potência: 6U
- Aplica-se a qualquer armário de 19 polegadas 600*800 (C*A)
Parâmetros técnicos do sistema UPS

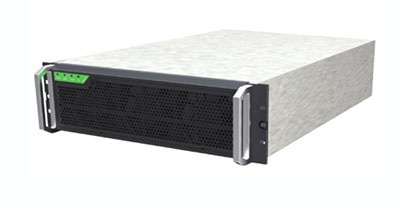

Módulo
| Modelo de módulo | CM/A25 |
| Potência do módulo | 25KVA |
| Conexão de força | 3/1, 3/3, 1/1, 1/3 fase |
| Dimensão do módulo (A×L×P)mm | 133×482×465 |
| Peso (kg) | Aproximadamente 20 kg |
| Carregamento do módulo | Cada módulo fornece potência de carregamento de 6kW |
| Input power factor | ≥0.99 |
| Capacidade de sobrecarga | 135% |
| Potência máxima de dissipação de calor | 1187W |
| THDI (%) | ≤3% |
Entrada principal
| Modo de entrada | 3-fase +N +E, 1-fase +N +E |
| Tensão de entrada | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| Frequência de entrada | 50Hz±10%、60Hz±10% |
| Energia despertada (seg.) | 60seg |
| THDI (%) | ＜3% |
| Entrada PF | ≥0.99 |
Entrada Bypass
| Tensão de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frequência de entrada | 50Hz±4%, 60Hz±4% |
| Faixa de sincronização de frequência | 50Hz±4%, 60Hz±4% |
Entrada CC
| Tensão de entrada nominal | ±384VDC |
| Tolerância de tensão de entrada | ±345V～±440V DC |
Carregamento da bateria
| Corrente de carregamento limitada | Sim |
| Capacidade de carregamento | 10 horas (2 horas de backup) |
| Estabilidade da tensão de carga | ±1% |
Saída CA
| Fator de potência do UPS | 0.9 |
| Voltagem de saída | 220V/230V |
| Frequência de saída | 50Hz±4%, 50Hz±0.2% |
| 60Hz±4%,60Hz±0.2% | |
| Estabilidade da tensão de saída | 380V/220V±1% (estático); 380V/220V±2%(carga 0~100% de mudança) |
| 400V/230V±1% (estático); 400V/230V±2%(load 0~100% de mudança)) | |
| 415V/240V±1% (estático); 415V/240V±2%(load 0~100% de mudança)) | |
| Tempo de recuperação da tensão de saída | < 20ms (carga 0 ~ 100% de mudança) |
| Capacidade de sobrecarga | Funciona por 10 minutos com carga de 125% |
| Transferência da rede elétrica para a bateria | 0ms |
| Transferência do bypass para a alimentação do inversor | < 10ms |
| Fator de pico | 3:01 |
| Distorção de forma de onda | ≤1% (carga linear), ≤3%(carga não linear) |
| Eficiência geral | ≥95% (AC~AC), ≥98% (DC~AC) |
| Precisão do compartilhamento de carga | ≤5% |
Ambiente de operação
| Temperatura do ambiente | -25℃～60℃ |
| Temperatura de operação | -5℃～40℃ |
| Altitude máxima de operação | ≤1500m |
| Umidade relativa | ≤95% não cadência |
| Grau de proteção | IP30 |
| Resfriamento | Resfriamento de ar |
| Normas de segurança aplicáveis | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilidade eletromagnética | EN62040-2:2006 |
| Ruído acústico | ≤55dB |
Outros
| Tamanho do armário (L×C×A)mm | 600*800*2000 |
| Peso(kg) | 240 |
| Armário | Armário padrão de 19 polegadas |
| Sistema de gerenciamento de monitoramento | Supervisor UPS |
| Contato RS232, RS485 e 8 tentativas, adaptador TCP/IP, SNMP (opcional) | Padrão |
| SNMP | Opcional |
| Display | LCD/LED |
Vantagens
- Todos os módulos individuais no sistema UPS de montagem em rack CMS suportam funções de troca a quente e isolamento de falhas, o que significa que o módulo sairá do sistema automaticamente sempre que um mau funcionamento for detectado. Entretanto, todos os módulos de potência têm partilha automática de carga para garantir uma redundância razoável do sistema e tolerância a falhas. Para que nosso sistema CMS UPS sempre atenda aos padrões TIER1-4 quando aplicado em data centers ou salas de servidores de diferentes tamanhos.
- O sistema UPS suporta a função hot swapping (adicionar ou remover quando o sistema está em execução), você pode adicionar ou remover módulos de energia de acordo com requisitos de carga específicos.
- O sistema UPS é composto por vários módulos de potência de 25kVA e você pode selecionar quantidades de módulos apropriadas de acordo com seus requisitos de carga específicos.
- O sistema satisfaz o modo de entrada/saída monofásico ou trifásico
