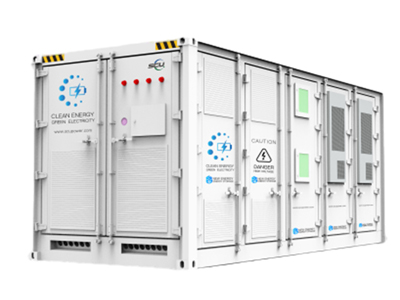

Sistema de armazenamento de energia em contâiners
Acrescentar o sistema de armazenamento de energia em baterias (BESS) em contêiner a aplicações de energia solar, energia eólica, carregadores para veículos elétricos e outras energias renováveis pode reduzir os custos de energia, minimizar a pegada de carbono e aumentar a eficiência energética.
Saia na frente no jogo da energia com a SCU!

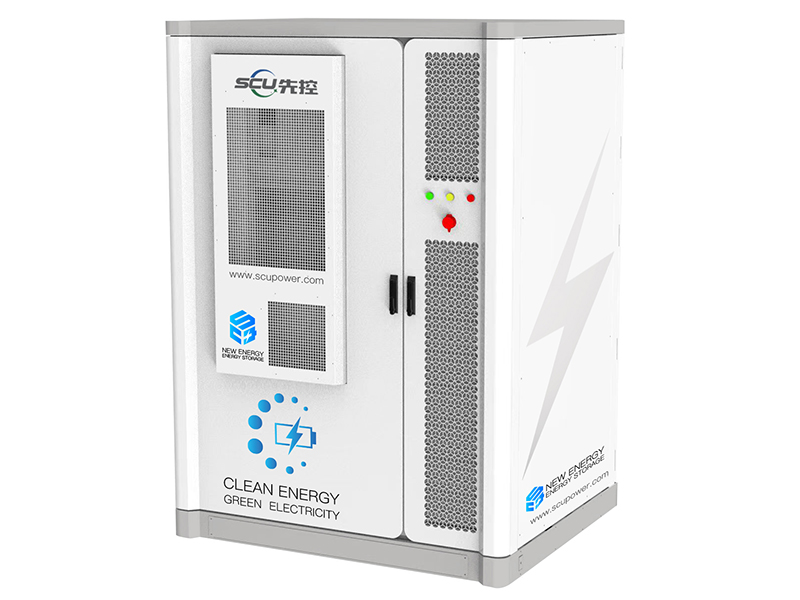

50KWh-2MWh
A SCU utiliza módulos de bateria padronizados, módulos PCS, BMS, EMS e outros sistemas para formar contêineres padronizados e construir projetos de armazenamento de energia de grande porte no lado da rede. O projeto padronizado e pré-fabricado reduz o tempo de customização e os custos de construção para o usuário e diminui os riscos de segurança decorrentes de diferenças de instalação local e de riscos de gestão. Atende às necessidades de aplicação de peak shaving, regulação de frequência, regulação de tensão, resposta de emergência e absorção de novas energias na rede elétrica regional, e garante a operação normal do sistema elétrico.
- Armazenamento comercial e industrial
Redução dos custos de energia em regiões com grandes diferenças de preço entre ponta e fora de ponta ou com preços negativos. - Sistema de microrrede
Microrrede que combina energia solar, armazenamento e gerador a diesel, utilizada em regiões sem eletricidade. - Solar, armazenamento e recarga
Integrar energia solar, sistemas de armazenamento e estações de recarga para fornecer energia mais verde e de baixo carbono." - Fornecimento móvel de energia
Em canteiros de obras sem acesso à rede elétrica, o armazenamento móvel de energia garante o fornecimento de eletricidade. - Energia de reserva
Durante uma interrupção de energia, a eletricidade armazenada pode ser utilizada para manter as operações sem interrupções.
Seguro e confiável
- Segurança máxima com o uso do tipo seguro de bateria LFP (LiFePO4), combinado a um sistema inteligente de gerenciamento de baterias (BMS) de três níveis;
- Medidas de combate a incêndio integradas ao módulo, sistema inteligente de combate a incêndio no nível do contêiner, acionamento hierárquico e proteção em múltiplas camadas;
- Gabinete com grau de proteção IP54, operação segura e confiável em ambientes severos.
Inteligente e eficiente
- Projeto de arquitetura de sistema de gestão de energia (EMS) eficiente, digital e inteligente;
- Taxa de carga e descarga de 0,5C;
- Previsão, identificação e localização rápida de falhas;
- Contêiner de armazenamento com baterias de íon-lítio Plug&Play;
- Diversos cenários de uso: on-grid, off-grid e microrrede.
Altamente integrado

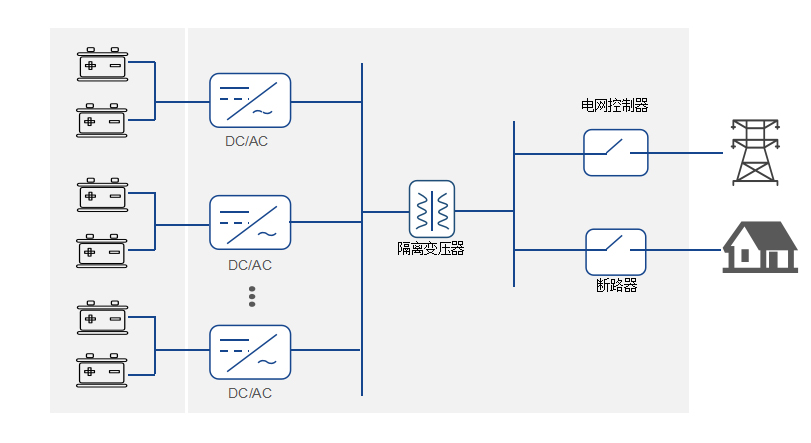

- Projeto all-in-one em contêiner, completo, com bateria LFP, PCS bidirecional, transformador isolador, combate a incêndio, ar-condicionado e BMS;
- Os projetos modulares podem ser empilhados e combinados. Fácil ampliação de capacidade e manutenção prática;

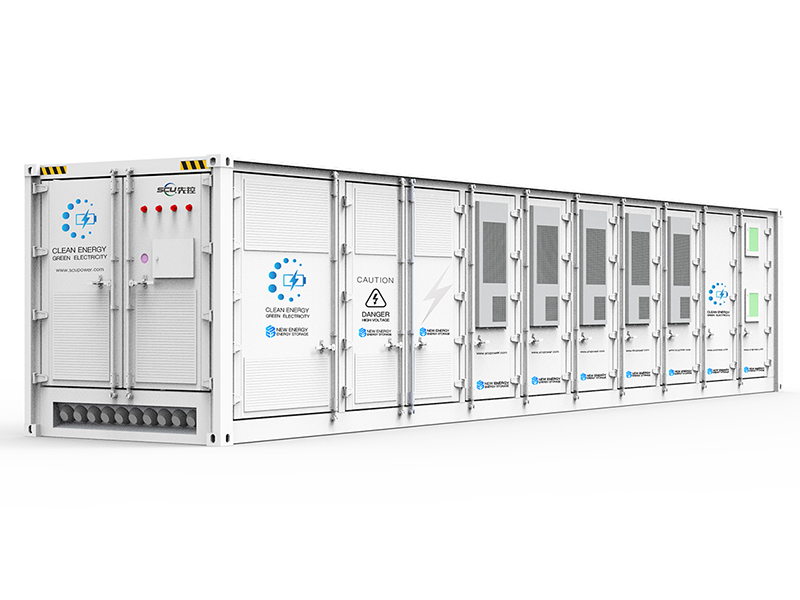

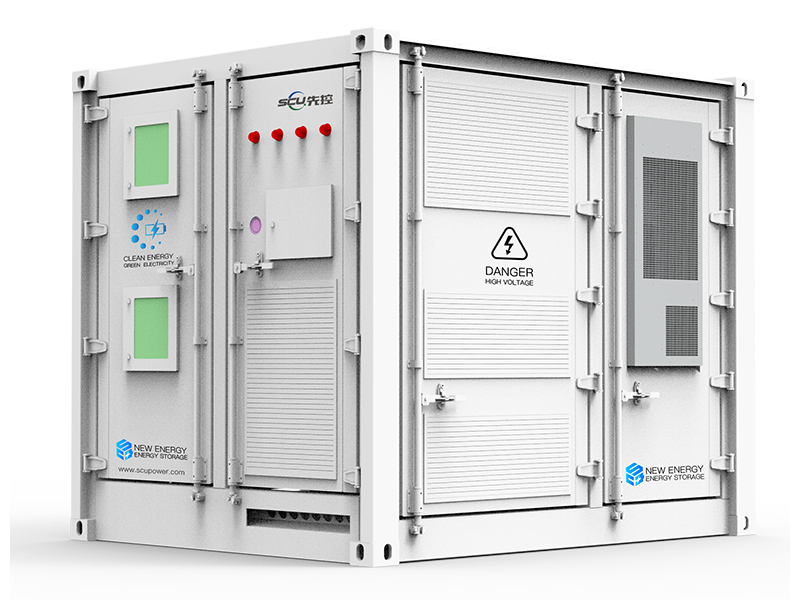

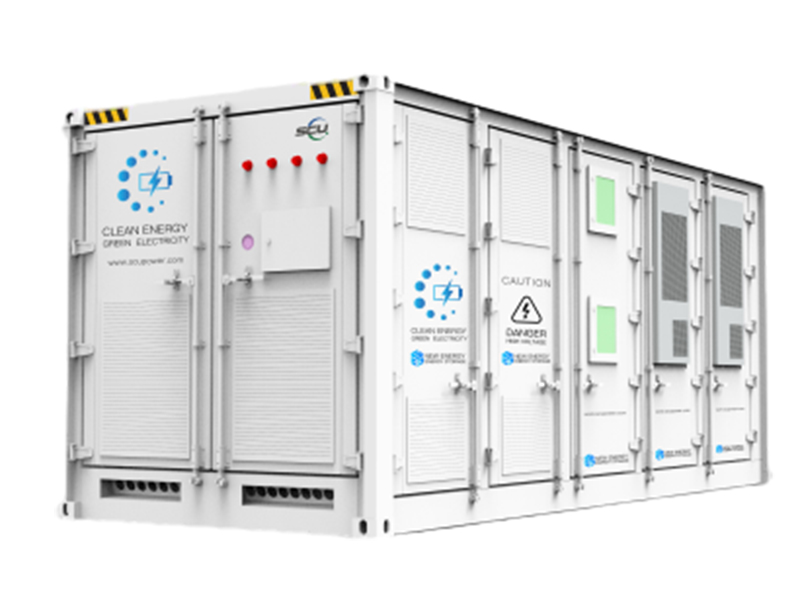

- Contêiner padronizado de sistema integrado de armazenamento de energia em baterias de 10, 20 e 40 pés.
| Modelo |
|
|
|
|
|
| Parâmetro AC na rede | Potência nominal (kW) | 125 | 375 | 625 | 1250 |
| Tensão nominal da rede (V) | 3W+N+PE, 380V/400V | ||||
| Faixa de tensão da rede | -15%~+10% | ||||
| Frequência nominal da rede (Hz) | 50Hz/60Hz | ||||
| Faixa de frequência da rede (Hz) |
±2Hz | ||||
| Harmônicos de corrente de saída |
≤3% (potência nominal) | ||||
| componente CC | ＜0.5% In | ||||
| Faixa do fator de potência |
-0.9~+0.9 | ||||
| Parâmetro CA fora da rede | Potência de saída nominal(kW) | 125 | 375 | 625 | 1250 |
| Potência máxima de saída (kW) | 131 | 393 | 656 | 1312.5 | |
| Tensão nominal de saída (V) |
3W+N+PE, 380V/400V | ||||
| Harmônicos de corrente de saída |
3% | ||||
| frequência nominal (Hz) | 50Hz/60Hz | ||||
| Capacidade de sobrecarga | ≤105% da carga nominal: operação contínua 105%–120% da carga nominal: até 10 min de operação >120% da carga nominal: até 1 min de operação |
||||
| Parâmetro da bateria | Tipo de célula | Fosfato de ferro-lítio (LiFePO₄) | |||
| Capacidade do módulo de célula única (kWh) | 241.152 | ||||
| Nº de gabinetes de bateria | 1 | 3 | 5 | 10 | |
| Potência do sistema de baterias (kWh) | 241.152 | 723.456 | 1205.76 | 2411.25 | |
| Horas nominais de operação (h) | 2 (Quantidade de módulos de bateria variável para diferentes durações de operação) | ||||
| Cycle life Ciclo de vida | 6000 (0.5C@25℃ carga/descarga@90%DOD, EOL80%) | ||||
| Proteção | Disjuntor CA | Sim | |||
| Disjuntor CA elétrico de PV |
Sim | ||||
| Monitoramento da rede |
Sim | ||||
| Proteção contra surtos |
Sim | ||||
| Parâmetros básicos | Dimensões (L*P*A) (mm) | 1600*1330*2250 | 3000*2438*2591 | 6058*2438*2591 | 12192*2438*2591 |
| Peso (kg) | 2500 | 10000 | 16000 | 28000 | |
| método de isolamento | - | Transformador de isolamento interno | |||
| Dispositivo de comutação rede ligada/desligada | STS (Opcional ) | mecanismo elétrico | |||
| Classe de proteção IP |
IP54 Externo | ||||
| Faixa de temperatura de operação |
-20℃~55℃ (reduzida ≥45°C) | ||||
| Humidade relativa |
0%RH~95%RH, sem condensação | ||||
| método de controle de temperatura | Cabinete de baterias: com ar-condicionado Gabinete elétrico: resfriamento a ar |
||||
| Altitude máxima de operação (m) | redução a 45℃, 2000m; 2000~4000m | ||||
| Display | Tela sensível ao toque | ||||
| interface de comunicação | RS485, LAN | ||||
| protocolo de comunicação | Modbus-RTU, Modbus-TCP | ||||
| conformidade | IEC62933, IEC62477, IEC61000, G99, VDE4110, EN50549-1, EN50549-2, UN3536 | ||||
O sistema de armazenamento de energia por bateria (BESS) é desenvolvido devido à energia insuficiente ou à grande diferença no preço da eletricidade. A SCU oferece soluções completas de sistemas híbridos de armazenamento de energia solar com funções integradas, incluindo armazenamento de energia, redução de picos, expansão de energia de curta duração e gerenciamento da qualidade da energia da rede.
