UPS/Nobreak ERMS 6kVA, escalável até 36kVA, 400V
O sistema UPS/Nobreak da série ERMS é composto por um módulo de monitoramento e vários módulos de potência de 6kVA. Este é um tipo de UPS montado em rack e pode ser incorporado em um gabinete padrão de 19 polegadas ou em um indivíduo funcional para fornecimento de energia descentralizado. A SCU disponibiliza 3 modelos de módulos de potência: ERMS-12/6, ERMS-24/6 e ERMS-36/6, e suas capacidades máximas de potência são 12kVA, 24kVA e 36kVA.

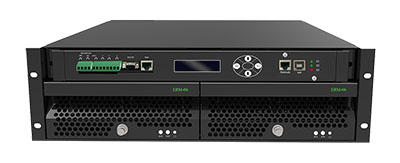

Sistema UPS/Nobreak ERMS-12/6
- Potência máxima: 12kVA
- Pode ser incorporado em armário padrão de 19 polegadas
- Modelo do módulo de potência: ERM-06
- Potência do módulo: 6kVA
- Peso: Aproximadamente 12kg+2*7kg (cada módulo)
- Dimensão: 480*600*132 mm (L*C*A)
- Peso: 12kg

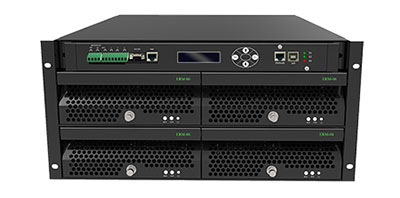

Sistema UPS/Nobreak ERMS-24/6
- Potência máxima: 24kVA
- Pode ser incorporado em um armário padrão de 19 polegadas
- Modelo do módulo de potência: ERM-06
- Potência do módulo: 6kVA
- Peso: Aproximadamente 16kg+4*7kg (cada módulo)
- Dimensão: 480*600*220 mm (L*C*A)
- Peso: 16kg

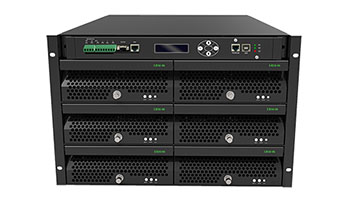

Sistema UPS/Nobreak ERMS-36/6
- Potência máxima: 36kVA
- Pode ser incorporado em um armário padrão de 19 polegadas
- Modelo do módulo de potência: ERM-06
- Potência do módulo: 6kVA
- Peso: Aproximadamente 20kg+6*7kg (cada módulo)
- Dimensão: 480*600*310 mm (L*C*A)
- Peso: 20kg
Parâmetros técnicos do sistema UPS/Nobreak
Parâmetros técnicos do sistema UPS
| Modelo de módulo |
ERM-06 |
| Potência do módulo |
6kVA |
| Entrada/saída |
1/1 fase |
| Dimensão do módulo (L×C×A)mm |
220×500×85 |
| Peso (kg) |
Aproximadamente 7kg |
| Carregamento do módulo |
Cada módulo fornece corrente de carga de 1A |
| Fator de potência de entrada |
≥ 0.99 |
| Capacidade de sobrecarga |
Excede os requisitos de sobrecarga do sistema |
| Potência máxima de dissipação de calor |
340W |
| THDI (%) |
≤ 3% |
Entrada principal
| Modo de entrada |
3-fase +N +E, 1-fase +N +E |
| Tensão de entrada |
380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frequência de entrada |
50Hz±10%, 60Hz±10% |
| Energia despertada (seg.) |
60seg |
| THDI (%) |
＜3% |
| Entrada PF |
≥0.99 |
Entrada Bypass
| Tensão de entrada |
380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frequência de entrada |
50 Hz, 60 Hz |
| Faixa de sincronização de frequência |
50 Hz±4%, 60 Hz±4% |
Entrada CC
| Tensão de entrada nominal |
±240VDC |
| Tolerância de tensão de entrada |
±216V~±246V DC |
Carregamento da bateria
| Corrente de carregamento limitada |
Sim |
| Capacidade de carregamento |
10 horas (2 horas de backup) |
| Estabilidade da tensão de carga |
±1% |
Saída CA
| Fator de potência do UPS |
0.9 |
| Voltagem de saída |
380V/220V AC, 400V/230V AC, 415V/240V AC |
| Frequência de saída |
±4%;±0.2% (fornecimento de bateria) |
| Estabilidade da tensão de saída |
±1% |
| Tempo de recuperação da tensão de saída |
＜20ms (carga 0 ~ 100% de mudança) |
| Capacidade de sobrecarga |
Funciona por 10 minutos com carga de 125% |
| Transferência da rede elétrica para a bateria |
0ms |
| Transferência do bypass para a alimentação do inversor |
< 1ms |
| Fator de pico |
3:1 |
| Distorção de forma de onda |
≤1% (carga linear), ≤3%(carga não linear) |
| Eficiência geral |
≥95% (AC~AC), ≥98% (DC~AC) |
| Precisão do compartilhamento de carga |
≤5% |
Ambiente de operação
| Temperatura do ambiente |
-25℃～60℃ |
| Temperatura de operação |
-5℃～40℃ |
| Altitude máxima de operação |
≤1500m |
| Umidade relativa |
≤95% não cadência |
| Grau de proteção |
IP30 |
| Resfriamento |
Resfriamento de ar |
| Normas de segurança aplicáveis |
EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilidade eletromagnética |
EN62040-2:2006 |
| Ruído acústico |
≤55DB |
Outros
| Armário |
Armário padrão de 19 polegadas |
| Sistema de gerenciamento de monitoramento |
Supervisor UPS |
| Interface |
RS232, RS485, contato de 2 tentativas, adaptador TCP/IP |
| Display |
LCD/LED |
